感应卡门禁管理系统方案

发布日期:2017-12-01  阅读:2272 次  类别:门禁管理系统


第一章、项目需求


1、项目需求与现状

为满足公司发展需要,加强出入口及人员安全管理,提高安防应急处理能力,建设此项目。

此次建设主要对重点出入口进行管控,防止非授权人员进出管控区域。

系统要求能方便地对所有人员、所有时间点、所有出入口进行细分统一管理,系统整体稳定可靠。


第二章、项目设计原则、依据及目标


1、项目设计原则

* 系统的标准化—— 按照GB/T5034—2000《智能建筑设计标准》,设计严格按照国家标准实施。

* 系统的实效性——智能化系统是一个全实时的管理系统,具有高速响应,及时处理各种突发情况的特点,能有效预防各种设备、人身、财产等事故的发生,减少各种直接和间接损失,同时对以上情况做出记录,以备查询。

* 系统的可靠性——本系统的应用要求具有稳定的性能,保证系统全天候、24小时的不间断运行;因此必须选用性能可靠的成熟产品,并且经过大量实际工程的实践与考核,才能在使用中满足应用需求。

* 系统的先进性——选用具有先进的数字管理技术的产品,并且支持大型的“关系型数据库”,才能实现工程的应用需求;在技术上应有适度超前,便于扩展和升级,在一定时期内具有先进性,保证在一定的时期内,产品满足系统升级和更新的需求。

* 系统的经济性——通过设备的合理规划,在满足系统需求的前提下,降低投资成本,并且要求系统具有可扩展性,满足工厂以后的扩容,避免重复投资;优化设计,造价合理,具有较高的性能价格比和较低的维护开销。

* 系统的实用性——操作简单,显示明了,维修方便,经久耐用;降低维护成本。

* 系统的兼容性——本设计采用具有标准化的开放平台,统一的开发标准,实现特有功能的二次开发。

* 系统的安全性——本集成系统的自身安全性,同样是整个建筑智能化系统的关键,系统采取探测设备的防护、对操作人员实行权限制约、配合安防管理制度、控制内部和外部的入侵和破坏、定期对系统的数据进行备份等措施,保证系统的安全性。

2、主要设计依据

* 建筑及相关专业图纸

* 《智能建筑设计标准》(GB/T50314-2000)

* 相关产品使用手册

* 《建筑智能化系统工程设计管理暂行规定》(建设部 1997-290)

* 《民用建筑电气设计规范》JGJ/T16-96

* 《高层建筑电气设计手册》

* 《安全防范工程程序与要求》(GA/T-75-94)

* 《(CSMA/CD)以太网网络标准》IEEE802.3-1990

* 《ANSI FDDI/TPDDI 100MBPS FDDI网络标准》

* 《CCITT ATM 155MBPS/622MBPS ATM网络标准》

* 《信息技术互连国际标准》ISO/IEC11801-95

* 《电气装置安装工程、接地装置施工及验收规范》(GB50169-92)

* 《建筑内部装修设计防火规范》(GB50222-95)

* 《信息技术设备的安全》GB4943-2001

* 《数据处理设备用电气装置的接地要求》GB/T16895.9~2000

* 《接地、搭接和屏蔽设计的实施》GJB1210-91

3、项目设计目标

整个系统从体现以人为本、功能实用、技术先进、运行可靠、经济合理、施工维修方便、可扩展等各方面考虑,充分满足项目建设的总体目标要求,并结合企业总体规划目标,按照统一规划、安全可靠、资源共享的原则,使整个项目各系统都具有良好的可扩展性、可升级性,合理控制投资成本。


第三章、项目设计方案


门禁区域分布较广,且比较分散,且所有门禁均需统一管理,本着稳定、可靠、成本优化的原则,本次项目建设采用网络主控+485分控方案。

此方案我们用三个字概括:快、稳、省!

快:1万个人员权限5分钟内同步至500个门禁控制器;500个门的状态传输延小于2秒;

稳:内置看门狗电路,有效防死机;宽电压设计:DC9-24V;通过EMC测试;

省:一个主控制器最多可控制8个门,节约设备费用;主、分控之间采用485通讯,节省线路投资,同时节省实施成本。

1、系统结构示意图

感应卡门禁管理系统结构示意图

门禁控制器分布参见门禁分布图纸,主控通过TCP/IP方式接入内网,分控与主控之间采用485方式通讯,读头、出门按钮、电锁、门磁等连接至分控器。

2、单元门禁结构示意图

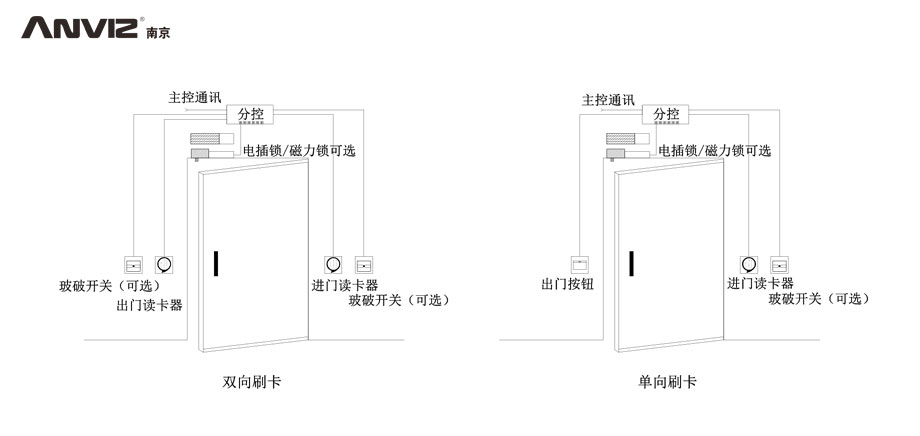

双向刷卡、单向刷卡门禁结构示意图

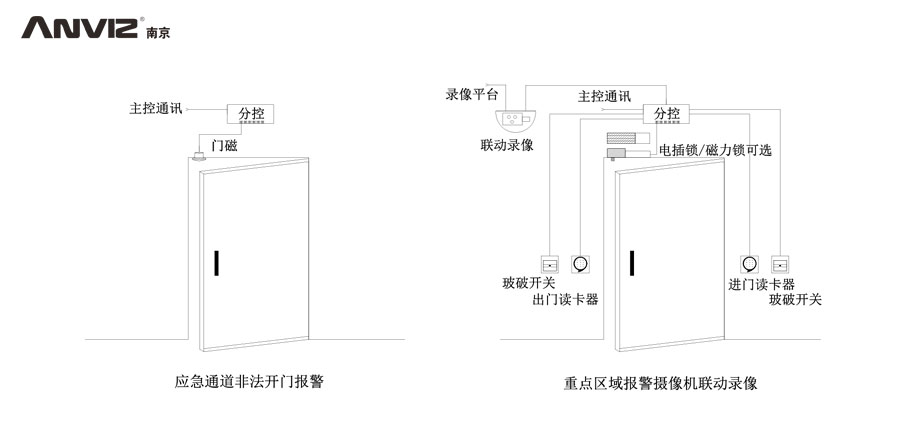

应急通道非法开门报警、重点区域摄像机联动录像门禁结构示意图

3、方案主要特点

实时性:控制器采用ARM双核处理器,TCP通讯,数据主动实时上传(门禁控制器主动将门状态和通行记录上传至门禁管理软件;减少数据延时,加快处理效率)。

多系统联动:可以和访客、通道、考勤、监控等系统联动。

主控内置嵌入式管理系统,可实现远程管理设置。

当发生突发情况(如:火警、门非法打开等)时可通过短信提醒或者邮件提醒用户负责单位,以便迅速解决问题。

4、系统主要功能

* 系统状态自动监控,所有记录主动实时上传,异常状态短信、邮件提醒;

* 门禁系统采用IC卡。

* 只有经过授权人员方可进入指定区域的门组;

* 门禁系统支持多种验证方式刷卡、刷卡+密码(密码功能需读头支持)、超级密码、电脑指令远程开关门等多种开门验证方式;

* 门禁系统支持单向、双向的管控方式,按钮开门均有记录;

* 门禁数据(刷卡、按钮、密码、警报、门)主动实时传输,刷卡记录、按钮记录、警报、门状态实时显示;

* 门禁控制器自带嵌入式软件,可以通过IP地址、用户名、密码登录主机实现远程管理;

* 系统采用群组管理,一个群组可设定多个门的进出时段(时间),如五楼1、5号门,周一至周五上班时间通行;

* 支持群组部门关联,将部门同一个或几个群组设定关联关系,如此部门进入一个新职工系统将根据设定自动分配权组,系统将定时自动同步,不需要手动下传人员权限;

* 支持远程开门、远程关门、远程开关所有门;

* 支持多种开门方式:刷卡开门、刷卡+密码开门、密码开门、多卡开门等验证方式。

* 可选短信提醒:火警、非法开门、系统运行状况、控制器状况,系统可以通过短信给指定的管理人员发出相应提醒;

* 支持多卡开门、首卡开门设置;

* 支持双门互锁功能,并支持多门互锁功能;

* 支持防潜回功能,刷卡进门必须刷卡出门,可以实现多个门关联,不必指定同一个门,如1号门刷卡进入可以2号门刷卡出去;

* 具有实时监控功能,并对相应的数据实时存储、备查;

* 系统管理人员可实时查看每个门区的人员进出情况、每个门区的状态(包括门的开关、非正常状态报警等);也可以在紧急状态打开或关闭所有的门区;

* 具有电子地图功能,可实时指示门的开关状态和警报信息;

* 系统针对不同的受控人员,设置不同的区域活动权限,将人员的活动范围限制在与权限相对应的区域内;

* 具有节假日管理功能,可设定任意日期的节假日,设置节假日的开门方式和通行时段,具备100组假日设定功能;

* 报表:出入记录查询功能,系统可查询所有进出记录、状态记录、可按不同的查询条件查询各项事件记录。可查询门的权限、控制器权限、人员的权限;

* 异常的报警功能,可实现微机报警(软件报警)、报警器报警、短信报警、如非法侵入、门超时未关、系统故障等;

* 具有胁迫码报警功能,如遇胁迫可以在门禁密码键盘输入密码开门并将报警信息发送至控制台;

* 具有消防报警联动功能,有火警信息系统将应急开门;

* 主机、读卡器,防撬报警。

5、主要硬件介绍

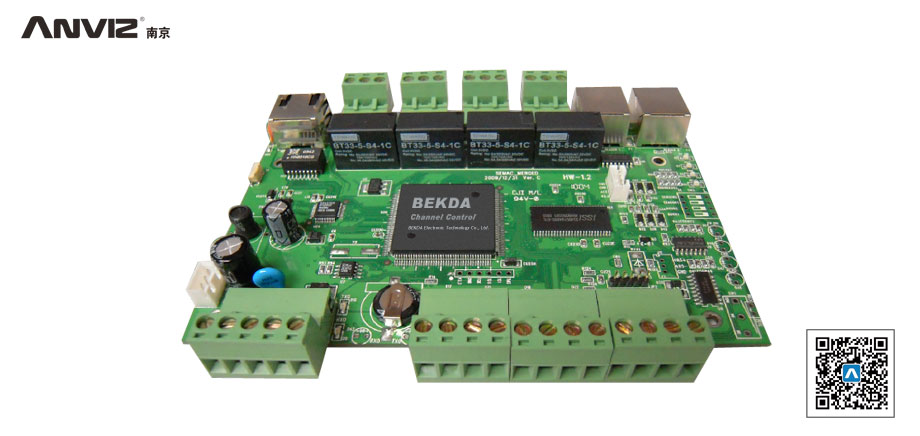

5.1 CT-S02控制器

4通道双向、8通道单向门禁控制器

* 可控制4个通道双向通行或8个通道单向通行;

* 支持主机防撬报警;

* 卡片/密码/卡片&个人密码/多卡验证;

* 多卡开门 10 组(每组 2~3 人) ;

* 用户类型不少于5 种 (一般用户/管理/访客/巡逻/保全) ;

* 注册容量不少于50000 张;

* 进出记录不少于65000 笔;

* 报警等系统纪录不少于1500 笔;

* 支持视频联动;

* 读写信息加密、数据传输加密;

* 双门互锁:1号门开启、2号门关闭,1号门关闭、2号门开启;

* 多卡开门、首卡开门、刷卡+密码;

* 防胁迫(警报密码)、防潜回(进出必须刷卡);

* 主机嵌入式软件,可实现远程主机管理设置;

* 可外接门铃,并自带信号输出(警铃、灯光、红外控制);

* 支持不少于255 个时段/120 个时区、不少于255 个群组/100 个假日;

* 支持远程开门、远程关门;

* 支持常开门设置、延时设置、通行密码设置;

* 支持消防联动,输入、输出;

* 网卡:100M,支持跨网段通信;

* 工作温度:-10℃~65℃;

* 工作电压:DC9~24V;

* 相对湿度 5~95%RH。

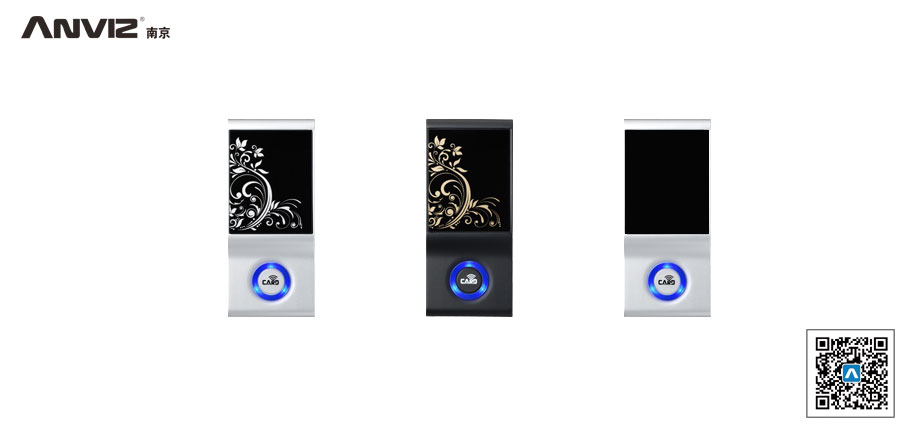

5.2 RD-WG01 韦根读头

支持多种卡片及WG格式韦根读头

* LED 导光环;

* 支持多种卡片读取NFC、SIM PASS、M1 S50、M1 S70;

* 感应距离:7 ~ 12 cm、读卡时间:100ms

* 485协议或韦根WG34或WG自定协议输出;

* 具有拆机破坏侦测功能,机器被打开即报警;

* 具有看门狗电路,,当意外发生时,系统自动重启,以防死机现象发生;

* 正常卡刷卡开门,非法卡刷卡发出警报音;

* 9-24V宽范围工作电压;

* 内建收发天线与看门狗

* IP65防水级别、防撞读卡、机器自检、电压保护、蜂鸣器;

* 工作电流 : 300mA;

* 尺寸: 100×40×25 mm。
