BF50门禁分控继电器

(零售价格:欢迎详询!

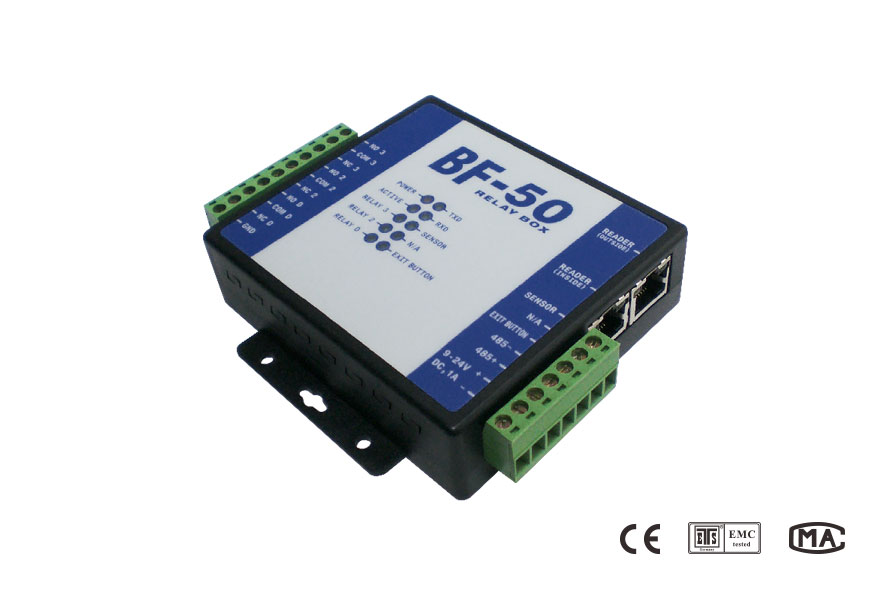

BF50门禁分控继电器
图片加载中,请稍侯…
产品图片展示
  • BF50门禁分控继电器
  • BF50门禁分控继电器
  • BF50门禁分控继电器
  • BF50门禁分控继电器

BF50门禁分控继电器简介:

BF50门禁分控继电器可与S01、S02网络门禁控制器搭配使用达到单门或多门控制架构,BF50门禁分控继电器可实时检测并反馈门磁短路、开路状态,内建看门狗(Watch Dog),并提供2路韦根输入(进门/出门),可依客户喜好搭配各款韦根刷卡、韦根指纹读头。
BF50门禁分控继电器提供电锁、出门按钮、门磁、韦根读头等门禁设备接入,采用RS485方式与门禁主控制器实时通讯,在紧急模式下或与主控制器通讯中断时,开门按钮仍可开门,满足消防需求。
配合多门控制器使用时,BF50门禁分控继电器之间采用手牵手的RS485方式连接,安装便利,节省了系统投入成本。

  • 韦根界面:2路韦根输入 (WG26/34自适应)
  • 通讯接口:RS-485
  • 看门狗:不当机保护
  • 开门继电器:1组 (3A/30V DC)
  • 事件警报继电器:2 组 (3A/30V DC)
  • 开门按钮接点:1组
  • 门磁检测接点:1组
  • 读头侦测接点:2组
  • 读头LED控制接点:2组
  • 读头蜂鸣器控制接点:2组
  • 门磁线路检测:有
  • 额定电压:9 ~ 24V DC宽电压
  • 额定电流:200mA ~ 400mA
  • 尺寸:L106*W100*H26.5mm

BF50门禁分控继电器技术参数:

型号 BK-BF50
韦根界面 2路韦根输入 (WG26/34自适应)
通讯接口 RS-485
看门狗 不当机保护
开门继电器 1组 (3A/30V DC)
事件警报继电器 2 组 (3A/30V DC)
开门按钮接点 1组
门磁检测接点 1组
读头侦测接点 2组
读头LED控制接点 2组
读头蜂鸣器控制接点 2组
紧急模式接点 有 (紧急模式下与控制器断讯,开门按钮仍有作用)
门磁线路检测
蜂鸣器 提供启用/ 关闭功能
RS-485通讯距离 1000米
韦根接线距离 80米
门号设定 提供 DIP Switch 设定
额定电压 9 ~ 24V DC宽电压
额定电流 200mA ~ 400mA
环境温度 -10°C ~ 55°C
环境湿度 0% ~ 90% RH
尺寸 L106*W100*H26.5mm
重量 140g

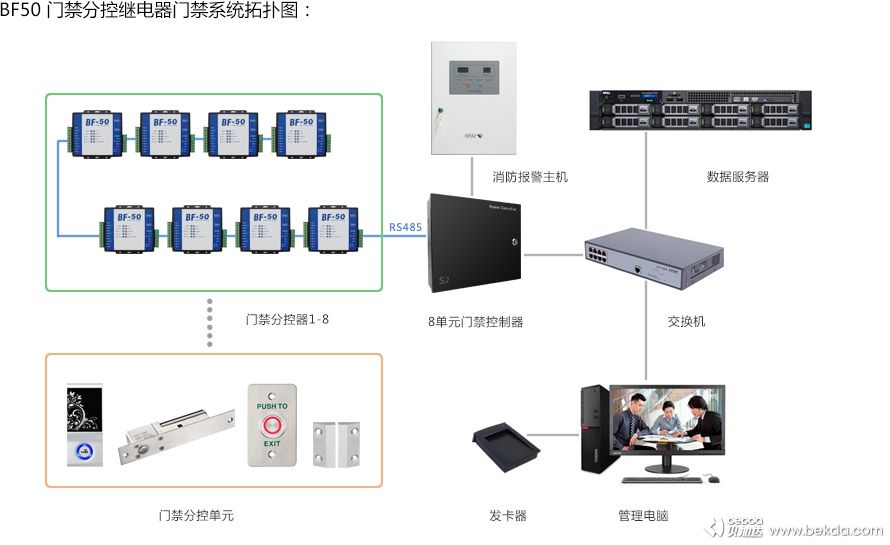

BF50门禁分控继电器工作示意图:

门禁系统拓扑图

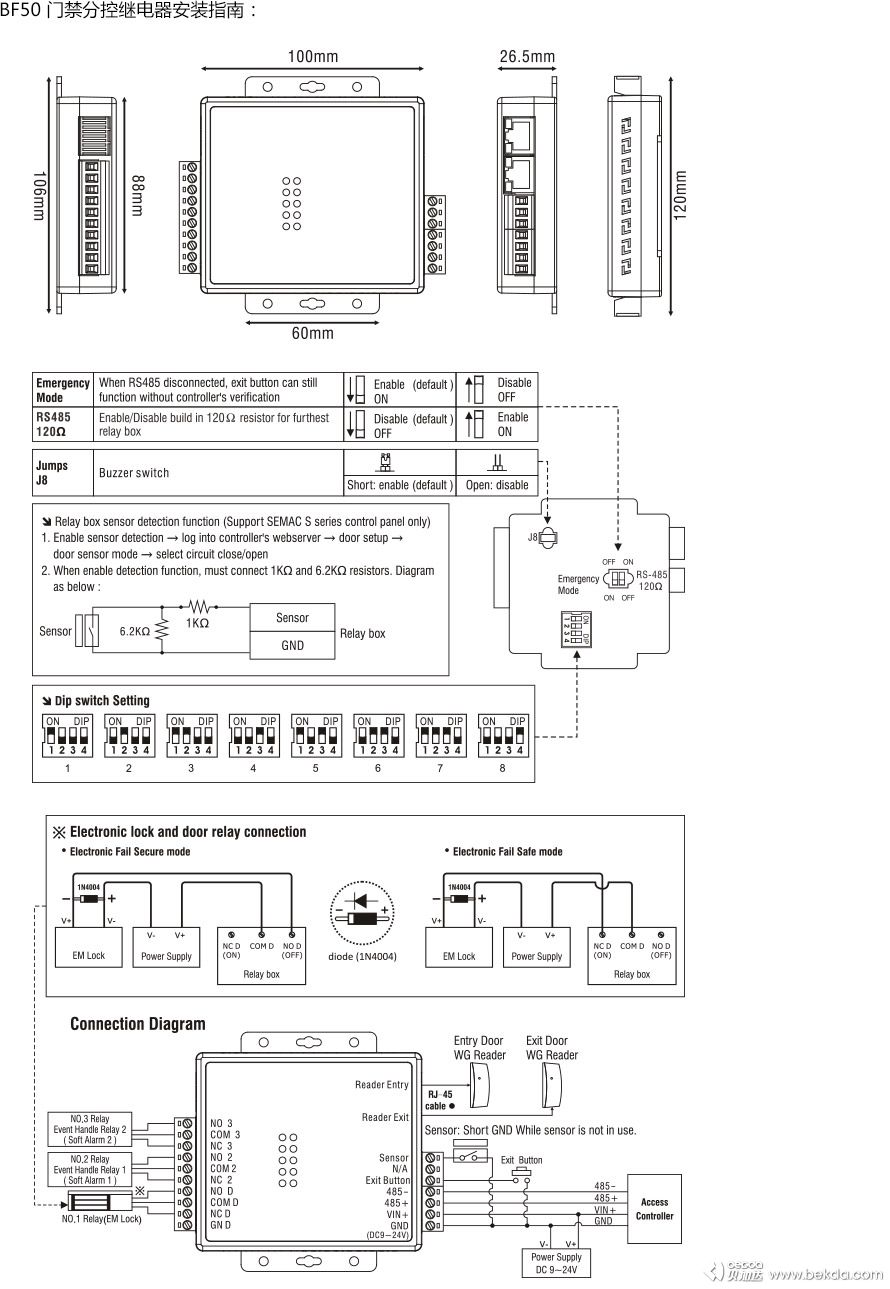

BF50门禁分控继电器安装指南

BF50门禁分控继电器相关资料下载:

BF50门禁分控继电器相关知识阅读:

BF50门禁分控继电器相关解决方案:
