JT01梯控读头天线总成简介：

JT01梯控读头天线总成天线总成是由JT01-Ant（读卡天线）和JT01-Control（天线控制器）组成，利用射频通讯方式与主控器连接，用于外部读卡，标准线长为0.5米（用于外呼操纵盘）和2米（用于内呼操纵盘）。

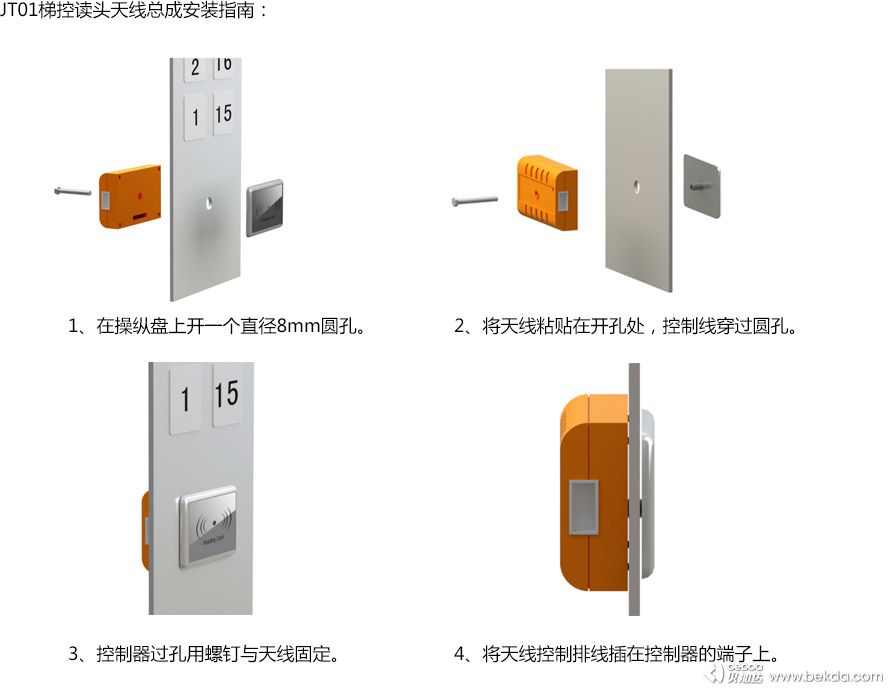

天线总成安装方法：

1、该天线总成为外挂式天线总成，需要在操纵盘上开好一个直径为8mm的小圆孔，安装时首先将读卡天线JT01-Ant背面的不干胶撕掉粘贴在操纵盘或者轿厢壁开孔处，控制排线穿过小圆孔，然后将天线控制器JT01-Control的过孔利用螺钉固定在读卡天线的螺柱上，最后将读卡天线上的控制排线，插在天线控制器的端子口处。（注：操纵盘开孔处在粘贴前一定擦拭干净，以便牢固的粘贴）。
2、将天线控制器的射频连接器与主控器相连即可。
3、预开孔处厚度方向预留17mm放置天线控制器JT01-Control。

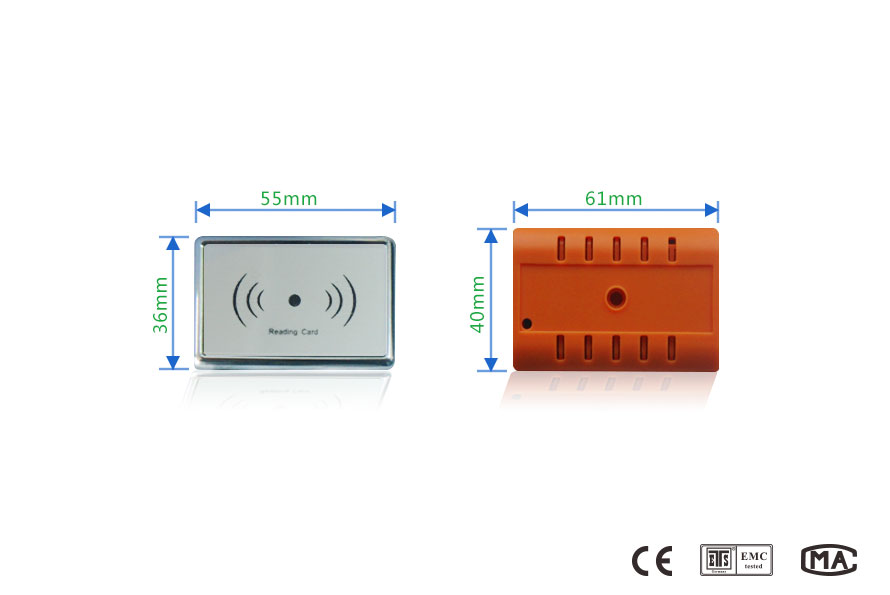

天线总成外形尺寸

• JT01-Ant外形尺寸：55*36*4（mm）
• JT01-Control外形尺寸：61*40*10（mm）
• JT01-Ant安装尺寸：60*40*6（mm）
• JT01-Control安装尺寸：75*55*17（mm）
• 开孔尺寸：直径d=8mm
